Cordões e Cabos Ópticos

Home > Cordões Ópticos
Você escolhe o conector, tamanho e o tipo de fibra, nosso laboratório faz a conectorização, testa e certifica, nas normas ABNT NBR
  • Fibra Monomodo ou Multimodo
  • Tamanho do cabo ou cordão
  • Escolha os conectores
  • Indique o Polimento APC, UPC
  • Cordão Simplex ou Duplex
  • Testados e Certificados
Solicite um Orçamento

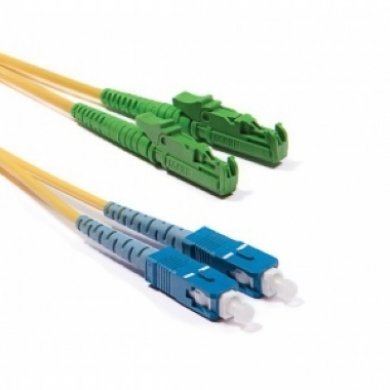

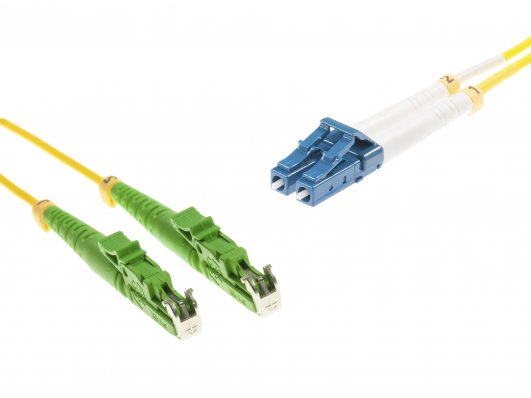

5.jpg fc-pc-e2000-apc-patch-cord-simplex-sm-os2-3m E2000apc-LCUPC.jpg E2000apc-SCUPC.jpg Polimentos.jpg 02.jpg 03.jpg 04.jpg 06.jpg

Solicitação de Serviço

Os campos em destaque vermelho são obrigatórios para o envio do formulário.

Selecione o campo abaixo

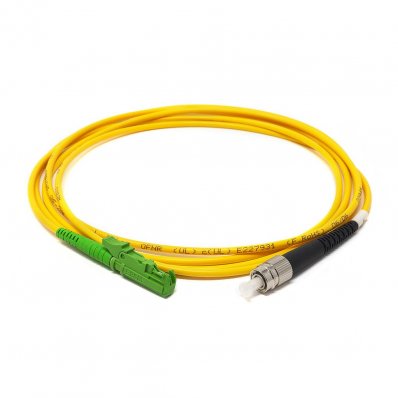

fc-pc-e2000-apc-patch-cord-simplex-sm-os2-3m

CONECTORIZAÇÃO DE CABOS E CORDÕES ÓPTICOS


As configurações dos cabos e cordões conectorizados podem ser produzidos em tamanhos e conectores  solicitados pelos clientes, melhorando a aplicação final em sua rede óptica, evitando atenuações devido a dobras resutantes de cabos mal dimensionados.

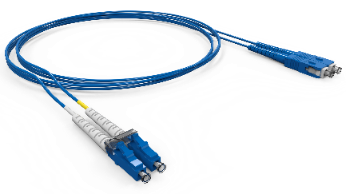

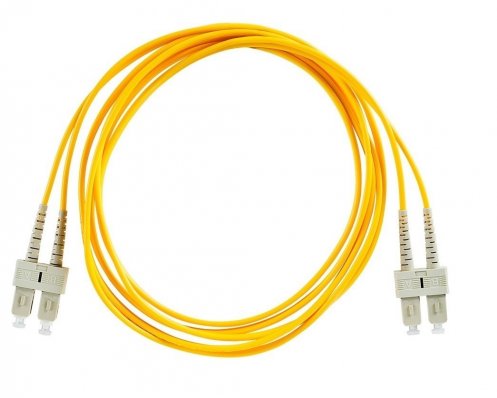

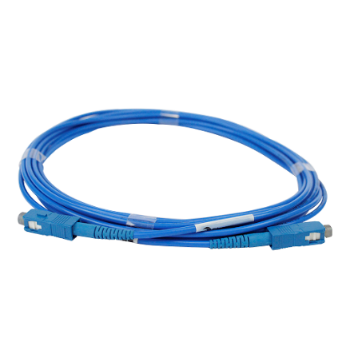

CORDÃO ÓPTICO

O Cordão Óptico Conectorizado é composto por um cabo óptico duplex ou simplex com conectores ópticos nas duas extremidades, dielétrico constituído por fibras ópticas do tipo multimodo ou monomodo, com revestimento primário em acrilato e revestimento secundário em material polimérico e termoplástico. No revestimento secundário são colocados elementos de tração de fios dielétricos e capa em material termoplástico não propagante à chama.


Imagens Ilustrativas

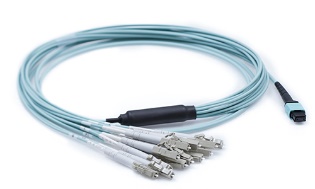

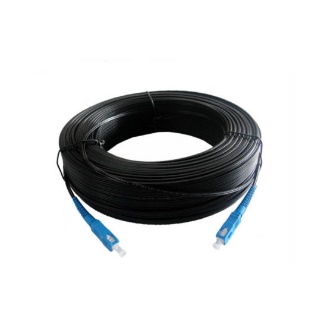

CABO ÓPTICO

Cabos ópticos pré-conectorizados, em ambas as extremidades, facilitam a instalação e garante melhores resultados e ótima relação custo-benefício além da agilidade e facilidade na instalação, sem a necessidade de fusão de fibra durante a instalação.




Imagens Ilustrativas

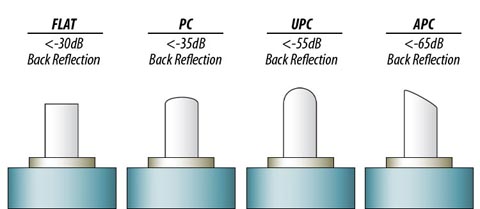

POLIMENTOS DOS CONECOTORES

Entenda a importância sobre os tipos polimentos dos conectores, isso pode ajudar a reduzir a atenuação em suas conexões


Imagens Ilustrativas

Hoje temos basicamente 3 cores que identificam o tipo de polimento da fibra. A utilização de conectores com polimentos diferentes pode aumentar significativamente a atenuação do sinal.

Primeiro é importante conhecer cada tipo de polimento:

PC - COR BEGE

O conector PC (conector bege ou cinza) vem do nome em inglês: Physical Contact Connector.
Sua área de contato é polida com a formatação convexa, possibilitando o contato entre as superfícies sem deixar espaços para uma interferência de partículas.



UPC - COR AZUL

O conector com polimento UPC (conector azul) vem do nome em inglês: Ultra Physical Contact Connector.
A Sua área de contato é polida com a formatação convexa um pouco mais aguda, possibilitando o contato entre as superfícies sem deixar espaços para uma interferência de partículas. O principal benefício em relação a um conector PC é a menor perda por conta de reflexão na conexão (OLR).



APC - COR VERDE

O conector com polimento APC (conector verde) vem do nome em inglês: Angled Physical Contact Conector e possui grande diferença em relação ao polimento PC e UPC.
Por ter um acabamento angulado,  este tipo de  conector melhora a relação de perda de retorno óptico, possibilitando otimizar a utilização do seu sistema, por esse motivo costuma ser mais utilizado no campo.



Interligando conectores com diferentes tipos de polimento

Agora que você já conheceu os 3 principais tipos de polimentos encontrados em redes de fibra óptica. Já é possível começar a entender por que deve-se respeitar os tipos de polimentos de cada conector.

Veja o exemplos abaixo de conexões que encontramos em alguns clientes e  aumentam a perda de retorno, prejudicando assim a utilização da potência máxima do seu transmissor em seu sistema.




Na Mundifibra você encontra diversos tipos cordões e concetores ópticos com o tamanho e o tipo de conector que seu sistema necessita, conta com técnicos experientes que podem avaliar e corrigir problemas e sua rede óptica. Preencha o formulário a aba contato e envie sua solicitação.

Fonte: Fibra store
